BMP280氣壓,溫度模組-ESP32

tags: esp32 bmp280

**_BMP280,該傳感器可以非常準確地測量氣壓和溫度。

您可以使用 I2C 或 SPI 連接協議將其與您的 Arduino 板連接。它有一個 3.3V 穩壓器和電平轉換，因此您可以毫無問題地將它與 3V 或 5V 邏輯微控制器一起使用。_**

---

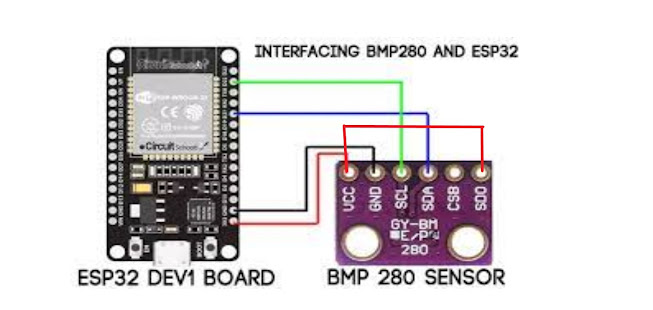

接線

*網路上很多教學都沒有說SDO要接VCC,因為我一開始是

沒有接,發現一直顯示找不到Addr,後來查一下國外有人說

接上去才會找的到位址。

| BME280 | ESP32 |

| SDO–>VCC|
|
| VCC———-| 3.3V |
| GND———| GND |
| SCL———-| GPIO 22 |
| SDA———| GPIO 21 |

There are other versions of this sensor that can use either SPI or I2C communication protocols, like the module shown in the next figure:

---

下載函式庫

Adafruit_BME280_Library

Adafruit_Sensor

將上面兩個檔解壓後,整個資料夾放入Arduino的library裡

---

打開Arduino IDE–>檔案 > 範例> Adafruit BME280 library > bme280 test

將此程式碼上傳

#include <Wire.h>
#include <SPI.h>
#include <Adafruit_BMP280.h>

#define BMP_SCK  (13)
#define BMP_MISO (12)
#define BMP_MOSI (11)
#define BMP_CS   (10)


Adafruit_BMP280 bmp; // I2C
//Adafruit_BMP280 bmp(BMP_CS); // hardware SPI
//Adafruit_BMP280 bmp(BMP_CS, BMP_MOSI, BMP_MISO,  BMP_SCK);

void setup() {
 Serial.begin(9600);
 Serial.println(F("BMP280 test"));

  //if (!bmp.begin(BMP280_ADDRESS_ALT, BMP280_CHIPID)) {
 if (!bmp.begin()) {
    Serial.println(F("Could not find a valid BMP280 sensor, check wiring or "
    "try a different address!"));
 while (1) delay(10);
  }


  /* Default settings from datasheet. */
 bmp.setSampling(Adafruit_BMP280::MODE_NORMAL,     /* Operating Mode. */
 Adafruit_BMP280::SAMPLING_X2,     /* Temp. oversampling */
 Adafruit_BMP280::SAMPLING_X16,    /* Pressure oversampling */
 Adafruit_BMP280::FILTER_X16,      /* Filtering. */
 Adafruit_BMP280::STANDBY_MS_500); /* Standby time. */
}

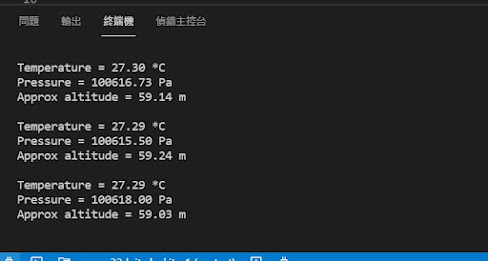

void loop() {
 Serial.print(F("Temperature = "));
 Serial.print(bmp.readTemperature());
 Serial.println(" *C");
 Serial.print(F("Pressure = "));
 Serial.print(bmp.readPressure());
 Serial.println(" Pa");
 Serial.print(F("Approx altitude = "));
 Serial.print(bmp.readAltitude(1013.25)); /* Adjusted to local forecast! */
 Serial.println(" m");
 Serial.println();
 delay(2000);
}

---
